Inconel 718 Turbinenrad

Produkteinführung

Materialcharakterisierung

Die Inconel 718-Turbine ist ein Turbinenprodukt aus der Inconel 718-Legierung. Im Folgenden sind die physikalischen und chemischen Eigenschaften des Produkts sowie seine Auswirkungen auf die Produktleistung aufgeführt:

1.Physikalische Eigenschaften:

• Dichte: Die Dichte von Inconel 718 beträgt etwa 8,19 Gramm pro Kubikzentimeter, was einer relativ hohen Dichte entspricht.
• Schmelzpunkt: Inconel 718 hat einen Schmelzpunkt von etwa 1260-1340 Grad Celsius und einen hohen Schmelzpunkt.
• Wärmeausdehnungskoeffizient: Der Wärmeausdehnungskoeffizient von Inconel 718 beträgt etwa 13,6 x 10 ^ -6/Grad Celsius, bei mäßiger Wärmeausdehnung.

2. Chemische Eigenschaften:

• Zusammensetzung: Die Inconel 718-Legierung besteht hauptsächlich aus Elementen wie Nickel (Ni), Chrom (Cr), Eisen (Fe) und Aluminium (Al) sowie einigen anderen Legierungselementen wie Molybdän (Mo), Titan (Ti). ) und Niob (Nb).

Nickel (Ni): 50-55 %
Chrom (Cr): 17-21 %
Eisen (Fe): Gleichgewicht
Molybdän (Mo): 2,8-3,3 %
Aluminium (Al): 0.65-1.15 %
Titan (Ti): 0.2-0,8 %
Kohlenstoff (C): 0,08 % (maximal)
Silizium (Si): 0,35 % (maximal)
Mangan (Mn): 0,35 % (maximal)
Phosphor (P): 0,015 % (maximal)
Schwefel (S): 0,015 % (maximal)
Bor (B): 0,006 % (maximal)

• Korrosionsbeständigkeit: Die Inconel 718-Legierung verfügt über eine ausgezeichnete Korrosionsbeständigkeit und kann der Korrosion korrosiver Medien wie Oxidation, Vulkanisation und Chlorierung widerstehen, wodurch sie für den Einsatz in rauen Umgebungen geeignet ist.

3. Auswirkung auf die Produktleistung:

• Hochtemperaturfestigkeit: Die Inconel 718-Legierung verfügt über eine ausgezeichnete Hochtemperaturfestigkeit und Hitzebeständigkeit, die gute mechanische Eigenschaften in Hochtemperaturumgebungen aufrechterhalten kann und für Hochtemperatur-Arbeitsumgebungen geeignet ist.
• Korrosionsbeständigkeit: Die Inconel 718-Legierung weist eine gute Korrosionsbeständigkeit auf und kann in rauen korrosiven Umgebungen eine stabile Leistung aufrechterhalten, wodurch die Lebensdauer des Produkts verlängert wird.
• Mechanische Eigenschaften: Die Inconel 718-Legierung verfügt über hervorragende mechanische Eigenschaften, einschließlich hoher Festigkeit, hoher Härte und guter Zähigkeit, wodurch die Turbine eine hervorragende Haltbarkeit und Zuverlässigkeit aufweist.

Streckgrenze (Raumtemperatur): ca. 760 MPa
Höchste Zugfestigkeit (Raumtemperatur): ca. 1300 MPa
Dehnungsrate (Raumtemperatur): ca. 30 %
Biegefestigkeit (Raumtemperatur): ca. 1700 MPa
Zugfestigkeit bei hohen Temperaturen (650 °C): ca. 170 MPa
Dehnung bei hoher Temperatur (650 °C): ca. 15 %
Antioxidative Eigenschaften: Es verfügt über hervorragende antioxidative Eigenschaften in Umgebungen mit hohen Temperaturen und kann in Umgebungen mit hohen Temperaturen über einen langen Zeitraum stabil wirken.
Korrosionsbeständigkeit: Es verfügt über eine ausgezeichnete Korrosionsbeständigkeit und kann in sauren, alkalischen und salzkorrosiven Umgebungen stabil arbeiten.

Zusammenfassend lässt sich sagen, dass Inconel 718-Turbinen hervorragende physikalische und chemische Eigenschaften aufweisen, einschließlich Hochtemperaturfestigkeit, Korrosionsbeständigkeit und mechanische Eigenschaften. Sie eignen sich für verschiedene Arbeitsumgebungen mit hohen Temperaturen und hohem Druck und bieten hervorragende Leistung und Zuverlässigkeit für Turbinenprodukte.

Designstruktur

Die Inconel 718-Turbine besteht typischerweise aus mehreren Hauptkomponenten, von denen jede spezifische Funktionen und Rollen hat:

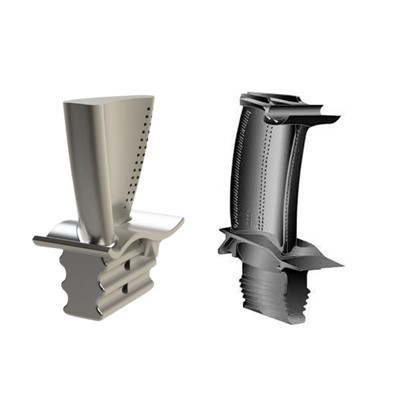

1.Klingen:

Die Schaufeln einer Turbine sind eine der kritischsten Komponenten und bestehen normalerweise aus der Inconel 718-Legierung. Die Schaufeln sind am Turbinenrotor angebracht und treiben die Turbine durch einen Gasstrom mit hoher Temperatur und hoher Geschwindigkeit in Drehung, wodurch die kinetische Energie des Fluids in mechanische Energie umgewandelt wird. Die Konstruktionsstruktur und Form der Schaufeln beeinflussen die Leistung und Effizienz der Turbine.
2.Rotor:

Der Rotor ist das rotierende Bauteil einer Turbine, bestehend aus Schaufeln, Wellen und Scheiben. Die Rotorblätter sind direkt der Aufprall- und Rotationskraft von Hochtemperatur- und Hochgeschwindigkeitsgasen ausgesetzt und bestehen daher meist aus Hochtemperaturlegierungen wie Inconel 718. Die Hauptfunktion des Rotors besteht in der Gasumwandlung kinetische Energie in mechanische Energie um und treibt die Turbine in Rotation.
3.Stator:

Der Stator ist eine stationäre Komponente einer Turbine und besteht typischerweise aus stationären Schaufeln oder Leitplatten im Inneren. Die Hauptfunktion des Stators besteht darin, Gas durch die Turbine zu leiten, wodurch sich seine Strömungsgeschwindigkeit und -richtung ändert und dadurch die Umwandlungseffizienz der kinetischen Energie des Gases erhöht wird.
4.Lager:

Die Lagerkomponenten der Turbine tragen das Gewicht des Rotors und Stators, reduzieren Reibung und Vibrationen während der Rotation und sorgen für einen reibungslosen Betrieb der Turbine. Lager bestehen in der Regel aus hochtemperaturbeständigen und verschleißfesten Materialien, um den Anforderungen von Arbeitsumgebungen mit hohen Temperaturen und hoher Geschwindigkeit gerecht zu werden.
5.Gehäuse:

Das Gehäuse einer Turbine ist eine äußere Struktur, die den Rotor und den Stator im Inneren der Turbine umhüllt und gleichzeitig dem Druck und der Temperatur der äußeren Umgebung standhält. Das Design und die Materialauswahl des Gehäuses sind entscheidend für die Aufrechterhaltung einer Hochtemperatur- und Hochdruckumgebung im Inneren der Turbine und den Schutz interner Komponenten.

Durch die richtige Konstruktion und Montage dieser Komponenten kann die Inconel 718-Turbine die kinetische Energie des Gases effektiv in mechanische Energie umwandeln, eine Leistungsabgabe liefern und die Anforderungen verschiedener industrieller Anwendungen erfüllen.

Basteln

Der Herstellungsprozess von Inconel 718-Turbinen umfasst typischerweise mehrere Schritte und Verarbeitungstechniken, um Produktqualität und Leistung sicherzustellen. Im Folgenden finden Sie den allgemeinen Ablauf des Herstellungsprozesses und die Maßnahmen zur Sicherstellung der Produktqualität und -leistung:
1.Materialvorbereitung:
Kaufen Sie hochwertige Inconel 718-Legierungsmaterialien, um die Einhaltung relevanter Standards und Spezifikationen sicherzustellen.
Überprüfen und testen Sie Materialien, um sicherzustellen, dass ihre Qualität den Standards entspricht.
2. Formenbau und Herstellung:
Entwerfen Sie Formen für Turbinenschaufeln und andere Komponenten und stellen Sie Formen her, die den Anforderungen entsprechen.
Der Formenbau umfasst typischerweise Prozesse wie CNC-Bearbeitung, Funkenerosion und Schleifen, um die Genauigkeit und Qualität der Form sicherzustellen.
3.Casting-Prozess:
Spritzen Sie das vorgewärmte Inconel 718-Legierungsmaterial zum Gießen und Formen in die Form.
Kontrollieren Sie Temperatur, Druck und Abkühlgeschwindigkeit während des Gießvorgangs, um sicherzustellen, dass die Erstarrung und Form der Gussteile den Designanforderungen entspricht.
4. Präzisionsbearbeitung:
Präzisionsbearbeitung von Gussteilen, einschließlich Fräsen, Bohren, Schleifen usw., um Maßhaltigkeit und Oberflächenqualität sicherzustellen.
Einsatz fortschrittlicher CNC-Bearbeitungsgeräte und -prozesse zur Verbesserung der Bearbeitungseffizienz und -genauigkeit.
5.Wärmebehandlung:
Behandeln Sie die bearbeiteten Turbinenschaufeln wärmebehandelt, passen Sie ihre Mikrostruktur und Leistung an und verbessern Sie ihre Festigkeit und Hitzebeständigkeit.
Kontrollieren Sie die Parameter des Wärmebehandlungsprozesses, um sicherzustellen, dass das Produkt die vom Design geforderten Leistungsindikatoren erfüllt.
6. Qualitätskontrolle:
Führen Sie strenge Qualitätskontrollmaßnahmen ein, einschließlich Rohstoffinspektion, Prozessüberwachung, Endproduktinspektion usw., um eine stabile Produktqualität sicherzustellen.
Führen Sie Größentests, Analysen der chemischen Zusammensetzung und metallografische Beobachtungen an Turbinenschaufeln durch, um sicherzustellen, dass das Produkt den Standardanforderungen entspricht.
7. Leistungstests:
Führen Sie Leistungstests an Turbinenschaufeln durch, einschließlich statischer und dynamischer Tests, um deren Leistungsindikatoren wie Tragfähigkeit, Hitzebeständigkeit und Korrosionsbeständigkeit zu überprüfen.
Simulieren Sie Tests der Turbine in tatsächlichen Arbeitsumgebungen, um ihre langfristige Stabilität und Zuverlässigkeit zu bewerten.

Durch die oben genannten Herstellungsprozesse und Qualitätskontrollmaßnahmen kann sichergestellt werden, dass Qualität und Leistung der Inconel 718-Turbinen den Designanforderungen, den Kundenbedürfnissen und den Anwendungsanforderungen entsprechen.

Anwendung

Inconel 718 ist eine Hochtemperaturlegierung mit ausgezeichneter Hochtemperaturfestigkeit, Korrosionsbeständigkeit und mechanischen Eigenschaften, die daher in zahlreichen Bereichen weit verbreitet ist. Im Folgenden sind die Hauptanwendungsbereiche und Verwendungszwecke von Inconel 718 sowie seine Vorteile und sein Wert in diesen Bereichen aufgeführt:
1. Luft- und Raumfahrtbereich:

• Inconel 718 wird in der Luft- und Raumfahrtindustrie häufig zur Herstellung von Triebwerkskomponenten wie Turbinenschaufeln, Turbinenscheiben, Lagern usw. verwendet.
• Vorteile: Inconel 718 verfügt über eine ausgezeichnete Hochtemperaturfestigkeit und Korrosionsbeständigkeit, die in Umgebungen mit extrem hohen Temperaturen und hohem Druck stabil arbeiten kann und so die Zuverlässigkeit und Leistung des Motors gewährleistet.

2.Energiewirtschaft:

• Inconel 718 wird auch in der Energieindustrie eingesetzt, beispielsweise für Komponenten wie Bohrlochwerkzeuge, Pipelines und Ventile bei der Öl- und Gasförderung.
• Vorteile: Seine Korrosionsbeständigkeit und Hochtemperaturleistung ermöglichen einen stabilen Betrieb in rauen Öl- und Gasumgebungen über einen langen Zeitraum und verlängern so die Lebensdauer der Ausrüstung.

3. Chemische Industrie:

• Inconel 718 wird häufig in Hochtemperatur- und Hochdruckgeräten der chemischen Industrie eingesetzt, beispielsweise in Reaktoren, Wärmetauschern, Verdampfern und anderen Komponenten.
• Vorteile: Seine Korrosionsbeständigkeit und Hochtemperaturleistung ermöglichen einen stabilen Betrieb in verschiedenen korrosiven Medien und Hochtemperaturbedingungen und gewährleisten so die Sicherheit und Zuverlässigkeit der Ausrüstung.

4. Luft- und Raumfahrtindustrie:

• Inconel 718 wird auch in Strukturbauteilen, Antriebssystemen und Wärmeschutzkomponenten von Raumfahrzeugen und Flugzeugen verwendet.
• Vorteile: In extremen Weltraumumgebungen kann Inconel 718 eine gute Hitzebeständigkeit, Korrosionsbeständigkeit und mechanische Leistung bieten und so die Sicherheit und Zuverlässigkeit von Raumfahrzeugen und Flugzeugen gewährleisten.

Verpackung und Lieferung

Vorlaufzeit

Proben

Maximale Bestellmenge: 1 Stück

Beispielpreis:5 $00,00 $/Stück

Muster bestellen

Anpassung

• Individuelles Logo: Min. Bestellung: 1000
• Maßgeschneiderte Verpackung: Min. Bestellung: 1000
• Grafische Anpassung: Min. Bestellung: 1000

Weitere Einzelheiten zur Anpassung finden Sie unterNachrichtenlieferant

Oberflächenbeschichtungstechnologie

Unternehmensprofil

Warum sollten Sie sich für uns entscheiden?

Als eine der größten Gussfabriken in China haben wir20 + Jahre Erfahrung. Ich möchte Ihnen unsere Fabrik im Detail vorstellen:

• Übernahme der Technologie: Wachsausschmelzguss, Sandguss, Schalenformguss, Schaumausschmelzguss, Vakuumguss und CNC-Bearbeitung usw.
• Kreditversicherung: 1.110 USD,000.00. Von Alibaba autorisiert, um die Sicherheit Ihres Geldes und Ihres Geschäfts zu gewährleisten.
• Zertifikat: ISO9001, ISO14001, CE, EAC, TÜV, SGS, SABRE, TS16949, CE, EAC, SGS
• Mehr als 40 + Exportländer und mehr als 300 + Kunden im Ausland.

FAQ

F1. Sind Sie ein Handelsunternehmen oder Hersteller?

A:OBT wurde 2003 gegründet und ist seit mehr als 20 Jahren auf die Produktion von Gussteilen, CNC-Bearbeitung, geschmiedeten Titanlegierungen, Hochtemperaturlegierungen, Messingprodukten und technischen Lösungen aus einer Hand spezialisiert.

Q2. Passen Sie Produkte gemäß unseren Konstruktionszeichnungen an?

A: Ja, wir sind eine professionelle Metallfertigungsfabrik mit einem erfahrenen Ingenieurteam, das maßgeschneiderte Produkte nach Kundenzeichnungen herstellen kann. Wir können Zeichnungen auch anhand von Mustern rückentwickeln, um große Warenmengen herzustellen.

Q3. Sind meine Konstruktionszeichnungen sicher, wenn Sie sie erhalten?

A: Ja, wir werden Ihr Design nicht an Dritte veröffentlichen, es sei denn, Sie haben Ihre Erlaubnis eingeholt. Wir können eine NDA unterzeichnen, bevor Sie die Zeichnungen senden.

F4: Wie kann man Qualitätsprobleme bei Massenbestellungen vermeiden?

A: Stärken Sie die vorherige Prävention und Inspektion des Produktions- und Verarbeitungsprozesses, betrachten Sie wichtige Prozesse als Schwerpunkt der Qualitätskontrolle und verfolgen Sie Inspektion und Verteidigung während des gesamten Prozesses. Es kann Spektrometer, MM, Zugprüfmaschine, Schlagprüfgerät, Härteprüfgerät, Röntgen, Salzsprühtestbox, pneumatische Erkennung, UV-beschleunigtes Bewitterungsprüfgerät, dynamisches Auswuchten, Hochtemperatur-Zugprüfung, Fluoreszenztest und mechanische Eigenschaften bei Raumtemperatur bereitstellen Tests und andere Tests.

F5. Wie spät ist Ihre Lieferung?

A: Im Allgemeinen beträgt die Lieferzeit innerhalb von 15-90 Tagen nach der Zahlung. F6. Wie hoch ist die Geschwindigkeit des Laufrads? Was ist die höchste Temperatur, der es standhalten kann? A: Die Laufradgeschwindigkeit kann 12,000 PM erreichen, und die hohe Temperaturbeständigkeit kann 1.200 Grad Celsius erreichen. Je nach Material ist die Hochtemperaturbeständigkeit des Produkts unterschiedlich.
